• 概述

  DZZ-15中間繼電器用于工業白動化控制和電力系統二次回路中，作為中間輔助和擴大控制范圍之用。DZZ-15采用導軌安裝結構，具有接線方便、多個拼接、整定精度高、動作準確等特點。

  DZZ-15主要特點

  ●體積小，觸點斷開容量大。
  ●線圈激磁為直流。
  ●導軌安裝，具有安裝方便、接線簡單。
  ●采用靜態集成電路，具有精度高、動作可靠等特點

  DZZ-15觸點形式及額定電壓

  型號	觸點形式	額定電壓
  DZZ-11	6常開	DC：24V、48V、110V、220V
  DZZ-12	6常閉	DC：24V、48V、110V、220V
  DZZ-13	4常開2常閉	DC：24V、48V、110V、220V
  DZZ-14	2常開4常閉	DC：24V、48V、110V、220V
  DZZ-15	4轉換	DC：24V、48V、110V、220V
  DZZ-16	2常開	DC：24V、48V、110V、220V
  DZZ-17	1常開1常閉	DC：24V、48V、110V、220V
  DZZ-18	2常開	DC：24V、48V、110V、220V
  DZZ-19	1常開1常閉	DC：24V、48V、110V、220V

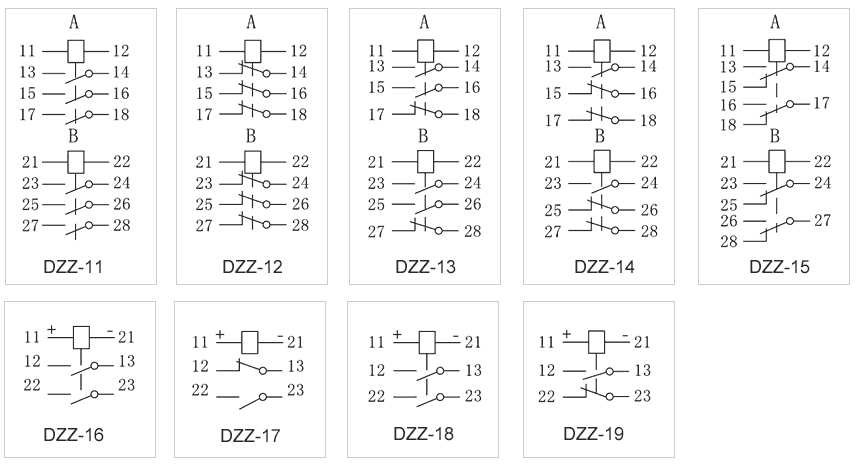

  接線圖



  DZZ-15技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
