• 概述

  JZ-S/346用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用凸出式插拔結構（可升級為導軌安裝），接線方式采用板前或板后接線兩種可選。交流額定電壓為110V、220V、380V可選 ，直流額定電壓為48V、110V、220V可選。JZ-S/346采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

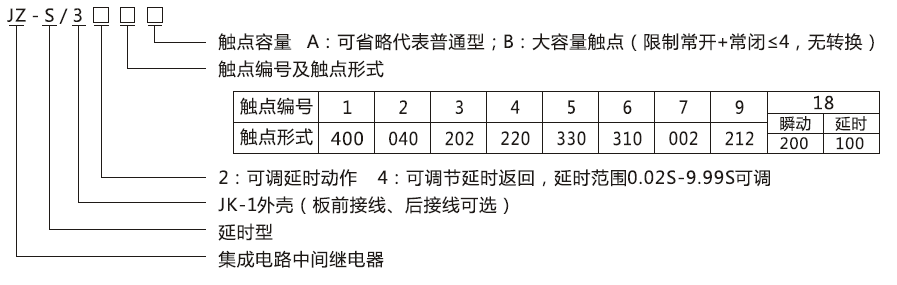

  型號及含義



  JZ-S/346主要特點

  1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
  2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
  3、繼電器動作后有燈光指示、有電源指示。
  4、繼電器的電氣壽命和機械壽命長。
  5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
  6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

  企業實拍



  JZ-S/346技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V、380V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W

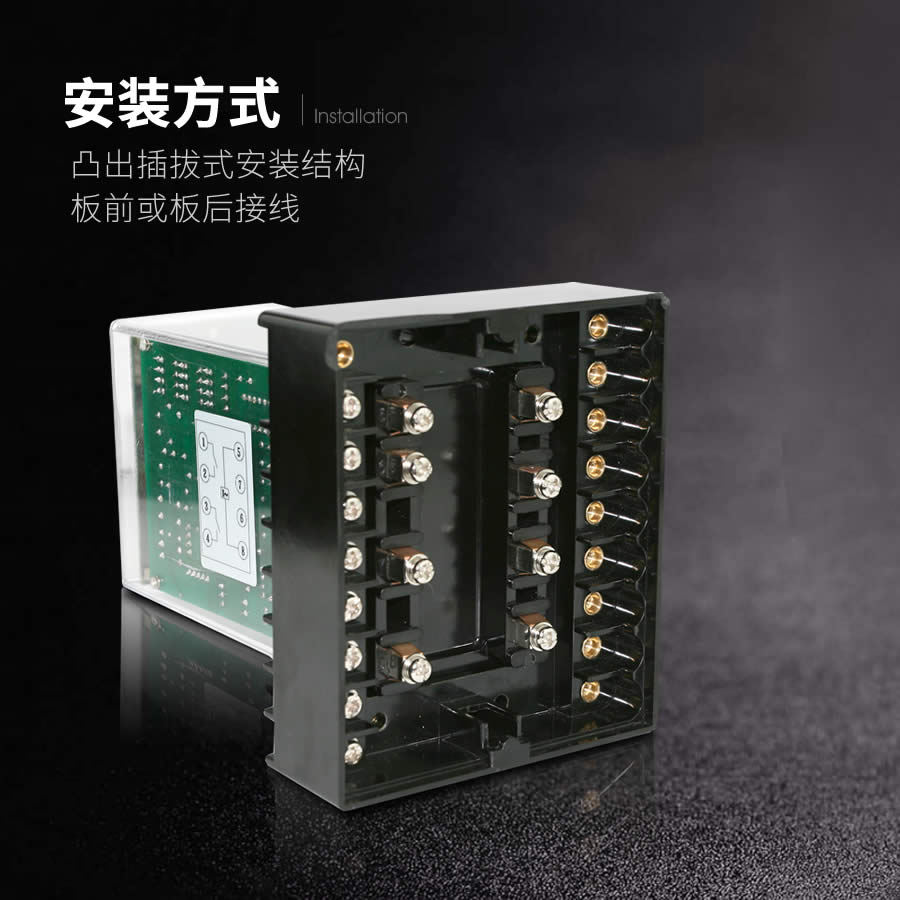

  安裝方式及接線
  安裝結構	凸出式插拔結構（可升級為導軌）
  接線方式	板前或板后接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  接線圖



  JZ-S/346觸點形式及延時類型

  型號	觸點形式	延時類型	動作時間	返回時間
  JZ-S/321	4常開	通電延時動作	<20mS	<20mS
  JZ-S/322	4常閉	通電延時動作	<20mS	<20mS
  JZ-S/323	2常開2轉換	通電延時動作	<20mS	<20mS
  JZ-S/324	2常開2常閉	通電延時動作	<20mS	<20mS
  JZ-S/325	3常開3常閉	通電延時動作	<20mS	<20mS
  JZ-S/326	3常開1常閉	通電延時動作	<20mS	<20mS
  JZ-S/327	2轉換	通電延時動作	<20mS	<20mS
  JZ-S/341	4常開	斷電延時返回	<20mS	<20mS
  JZ-S/342	4常閉	斷電延時返回	<20mS	<20mS
  JZ-S/343	2常開2轉換	斷電延時返回	<20mS	<20mS
  JZ-S/344	2常開2常閉	斷電延時返回	<20mS	<20mS
  JZ-S/345	3常開3常閉	斷電延時返回	<20mS	<20mS
  JZ-S/346	3常開1常閉	斷電延時返回	<20mS	<20mS
  JZ-S/347	2轉換	斷電延時返回	<20mS	<20mS
  JZ-S/349B	2常開1常閉2轉換	斷電延時返回	<20mS	<20mS
  JZ-S/3418	3常開	斷電延時返回	<20mS	<20mS

  主要特點







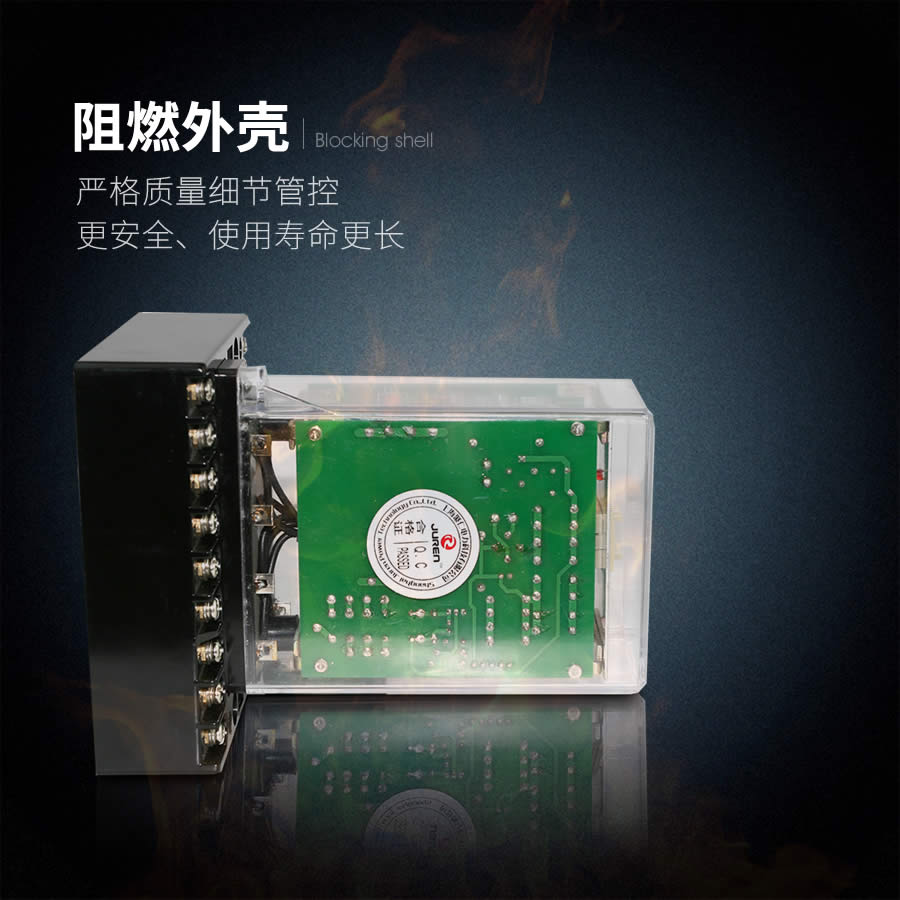

  JZ-S/346安裝結構
