• RGP501-9適用范圍

  出線保護及測控

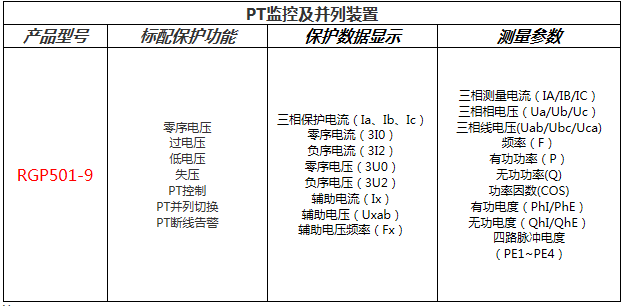

  RGP501-9功能配置表



  注：
  1，RGP501-9出線保護測控裝置所有保護功能均是可以自由搭配使用的，上表給出的只是推薦配置，用戶可根據自己的要求刪增減；
  2，III段過流保護有眾多功能選項，可靈活實現，不帶閉鎖的過流保護，帶或不帶方向的低壓閉鎖過流保護，帶或不帶方向閉鎖的復合電壓過流保護；
  3，單相接地選線保護可選5次諧波判斷數據；
  4，低周減載保護帶電壓閉鎖、滑差閉鎖、欠流閉鎖；
  5，重合閘具備檢或不檢無壓，檢或不檢同期的功能；
  6，PT控制功能被開放后，裝置將具有PT控制邏輯，裝置對PT單元進行測控時需要開放此參數；
  7，PT切換并列功能被開放后，裝置將具有PT切換并列的功能，在PT單元需要并列時開放此參數；
  10，以上測量值能根據CT、PT接線方式和變比，自動進行工程量轉換，并分別顯示一次側值和二次側值.

  通訊：
  ■采用常規的RS485總線及DeviceNet（CAN）現場總線雙總線通信；
  ■支持標準MODBUS；
  ■SCADA系統收發信息；
  監視：
  ■開關量監視
  ■系統異常告警
  ■裝置自檢
  控制：
  ■斷路器控制；
  ■PT控制；
  ■PT并列
  事件記錄：
  ■具有SOE事件記錄功能，可在線記錄事件100 條，掉電不丟失；
  故障錄波：
  ■可真實記錄故障前后的電流、電壓、開關狀態等信息；
  人機接口：
  ■高亮度液晶藍屏，菜單化設計，全中文顯示；
  ■13個高亮度LED指示燈；6個操作按鍵，一個復歸按鍵和分/合閘按鍵；
  ■RS232調試端口；
  ■管理員權限設置，具有多套保護定值手動切換功能.

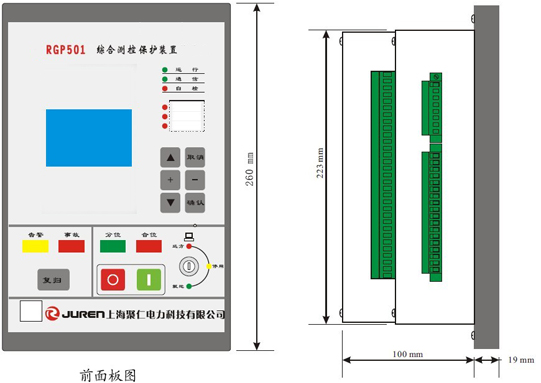

  RGP501-9外形及開孔尺寸圖

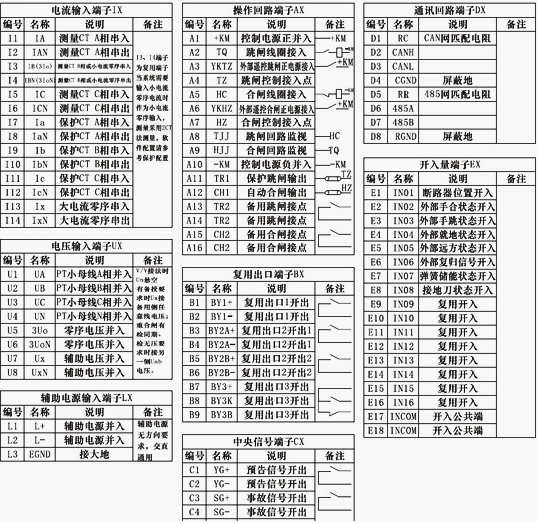

  RGP501-9接線端子定義圖



  RGP501-9典型圖、實際應用工程圖紙業績請在線下載或咨詢本司客服人員.
