• 概述

  XJBZ-233中間繼電器又稱為防跳中間繼電器或保持中間繼電器，主要用于各種保護和自動化控制裝置中，以增加保護和控制回路的觸點數量以及觸點容量等。XJBZ-233的安裝結構為嵌入式插拔結構，接線方式可分為板前和板后接線。聚仁電力根據市場需求，推出了以導軌安裝的防跳中間繼電器，其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

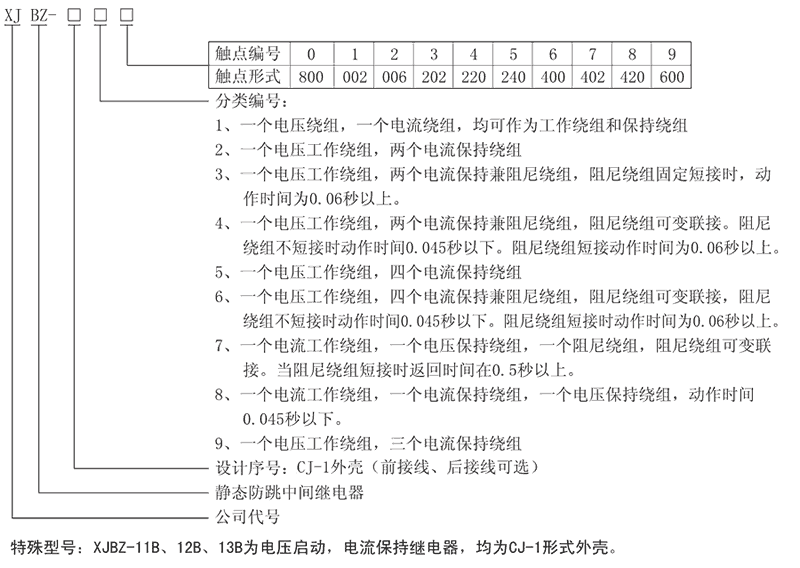

  XJBZ-233型號及其含義



  XJBZ-233主要特點

  ■可選用導軌式安裝結構，體積小，安裝方便。
  ■可電流、電壓啟動回路采用電子光隔啟動，啟動功耗小，啟動電流0.25~5A通用。
  ■可輔助電源交直流通用。
  ■可采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
  ■可觸點容量大。

  結構和工作原理

  XJBZ-233防跳中間繼電器為電子控制模擬型繼電器，所有原DZB線圈均采用電子線路模擬。當電壓線圈加電（或電流線圈通過電流時），采用光耦隔離使密封中間動作。

  XJBZ-233觸點形式及繞組類型

  型號	觸點形式	繞組類型	額定電壓
  XJBZ-213	2常開2轉換	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  XJBZ-214	2常開2常閉	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  XJBZ-217	4常開2轉換	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  XJBZ-226	4常開	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
  XJBZ-228	4常開2常閉	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
  XJBZ-233	2常開2轉換	1個電壓工作繞組、2個電流保持繞組兼阻尼繞組	AC/DC：48V、110V、220V
  XJBZ-243	2常開2轉換	1個電壓工作繞組、2個電流保持繞組兼阻尼繞組	AC/DC：48V、110V、220V
  XJBZ-257	4常開2轉換	1個電壓工作繞組、4個電流保持繞組	AC/DC：48V、110V、220V
  XJBZ-259	6常開	1個電壓工作繞組、4個電流保持繞組	AC/DC：48V、110V、220V
  XJBZ-262	6轉換	1個電壓工作繞組、4個電流保持繞組兼阻尼繞組	AC/DC：48V、110V、220V
  XJBZ-278	4常開2常閉	1個電壓保持繞組、1個電流工作繞組、1個阻尼繞阻	AC/DC：48V、110V、220V
  XJBZ-284	2常開2常閉	1個電壓保持繞組、1個電流工作繞組、1個電流保持繞阻	AC/DC：48V、110V、220V
  XJBZ-290	8常開	1個電壓工作繞組、3個電流保持繞阻	AC/DC：48V、110V、220V
  XJBZ-11B	3轉換	1個電壓工作繞組、3個電流保持繞阻	AC/DC：48V、110V、220V
  XJBZ-12B	3常開	1個電壓工作繞組、3個電流保持繞阻	AC/DC：48V、110V、220V
  XJBZ-13B	2常開3轉換	1個電壓工作繞組、3個電流保持繞阻	AC/DC：48V、110V、220V

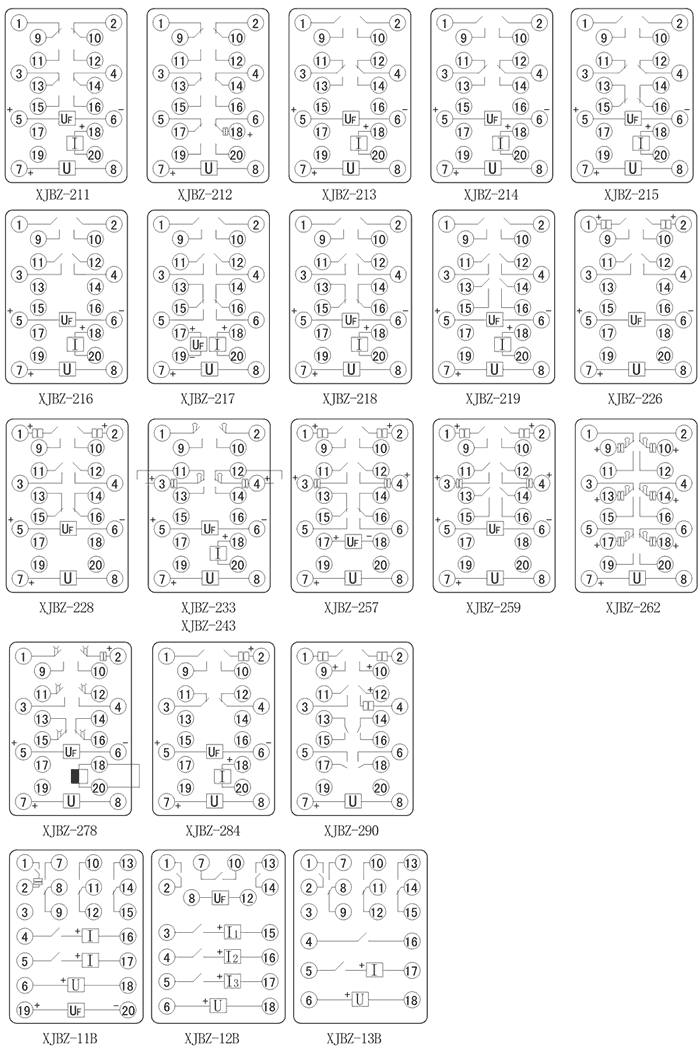

  接線圖



  XJBZ-233技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  動作電壓值	50%額定電壓
  動作電流值	50%額定電流
  返回值	50%額定值
  功耗	電壓繞組<1.W、電流繞組<2W、輔助電源<3W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  XJBZ-233嵌入式插拔結構
