• 概述

  HJY-92B/6J電壓繼電器為瞬時動作特性，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HJY-92B/6J采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

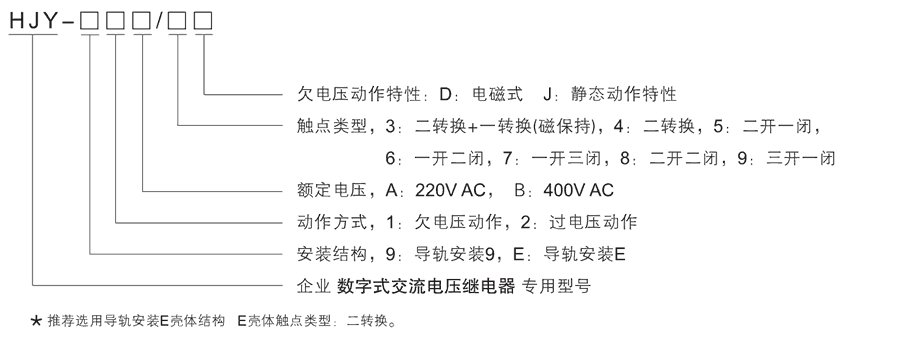

  HJY-92B/6J型號及其含義



  主要特點

  ■采用撥盤設定；或數碼管顯示，按鍵設定。
  ■整定范圍10~450V，級差1V。
  ■50Hz、60Hz通用。
  ■HJY-92B/6J電壓繼電器輸出可設定延時動作，動作時間可設0.1~999.9秒（僅數顯型）。

  HJY-92B/6J觸點形式及動作方式

  型號	觸點形式	動作方式	動作時間	返回系數	整定范圍
  HJY-E1A/3J	3轉換	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-E1B/3J	3轉換	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-E2A/3J	3轉換	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-E2B/3J	3轉換	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-E1A/4J	2轉換	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-E1B/4J	2轉換	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-E2A/4J	2轉換	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-E2B/4J	2轉換	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/4J	2轉換	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/4J	2轉換	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/4J	2轉換	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/4J	2轉換	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/5J	2常開1常閉	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/5J	2常開1常閉	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/5J	2常開1常閉	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/5J	2常開1常閉	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/6J	1常開2常閉	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/6J	1常開2常閉	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/6J	1常開2常閉	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/6J	1常開2常閉	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/7J	1常開3常閉	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/7J	1常開3常閉	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/7J	1常開3常閉	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/7J	1常開3常閉	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/8J	2常開2常閉	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/8J	2常開2常閉	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/8J	2常開2常閉	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/8J	2常開2常閉	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V
  HJY-91A/9J	3常開1常閉	欠電壓繼電器	<30ms	1.05~1.1	AC10V~242V
  HJY-91B/9J	3常開1常閉	欠電壓繼電器	<30ms	1.05~1.1	AC50V~450V
  HJY-92A/9J	3常開1常閉	過電壓繼電器	<35ms	0.9~0.95	AC10V~242V
  HJY-92B/9J	3常開1常閉	過電壓繼電器	<35ms	0.9~0.95	AC50V~450V

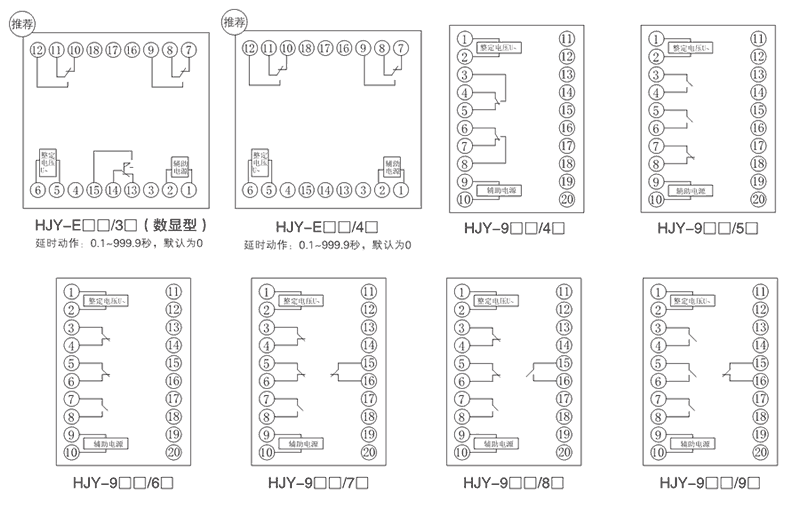

  接線圖



  HJY-92B/6J技術參數

  額定參數
  額定電壓	AC110V、400V可選
  過電壓返回系數	0.9~0.95
  低電壓返回系數	1.05~1.1
  整定電壓	AC10V~242V、AC50V~450V
  返回時間	<35ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
