• 概述

  SS-94B/1-2時間繼電器額定電壓為直流48V、110V、220V三種可選，用于電力系統二次回路的繼電保護及自動控制中，作為延時元件，使被控元件達到所需延時，以實現保護的選擇性配合，保護電力系統安全可靠運行。SS-94B/1-2采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

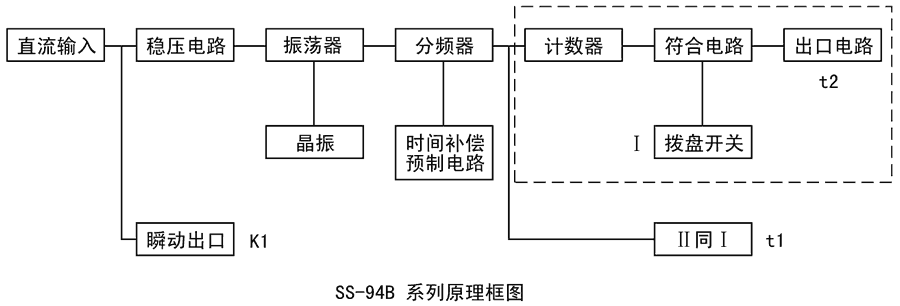

  SS-94B/1-2原理圖

  采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。 SS-94B/1-2時間繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。



  觸點類型及延時范圍

  型號	延時范圍	級差	觸點類型
  SS-94B/1-1	0.02ms~99.99s	10ms	雙延時（即兩副可獨立調整延時轉換觸點，1副瞬動轉換觸點）
  SS-94B/2-1	1s~9999s	1s
  SS-94B/1-2	0.02ms~99.99s	10ms	雙延時（即兩副可獨立調整延時動合觸點，1副瞬動轉換觸點）
  SS-94B/2-2	1s~9999s	1s

  接線圖



  主要特點









  SS-94B/1-2安裝結構
